使用條件 -5℃∽40℃ RH80%

電 源 AC 220V±10% 頻率無限制

高壓輸出 1KV∽10KV 每隔1kV

精 度 5%

最大電流 140mA

容 量 1000VA

自激電源 AC 0V∽30V 45HZ/55HZ

最大電流 15A

分 辨 率 tgδ:0.001% Cx: 0.1pF

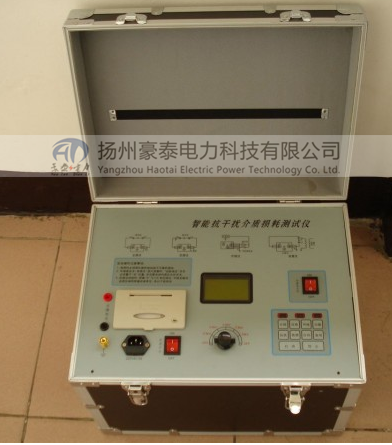

JSY介質損耗測試儀使用注意事項

1. 本儀器只能在停電設備上使用，其它設備可不斷電；

2. 儀器自帶有升壓裝置，應注意高壓引線的絕緣及人員安全；

3. 儀器應可靠接地;

4. 使用本儀器檢測設備前，應先對設備進行絕緣檢測；

5. 確定設備的耐壓等級，正確選擇儀器升壓檔位，以防擊穿設備，損壞儀器；

6. 儀器所配專用高壓電纜雖出廠時已檢測合格，但測量時仍需遠離人體；

7. 輸入電壓為AC220V±10%，超出范圍都有可能影響測試精度；最大輸入電壓為AC264V，超過此值會造成永久性損壞，對此廠家不予保修；

8. 打印機有可能在搬運過程中因卷紙松動而出現打印卡紙，此時只需將卷紙取出，繞緊后重新裝入；

9. 儀器應注意防潮，防劇烈震動；

10. 發電機供電時應將輸出零線接地，否則會提示接地有誤；

介質損耗測試儀功能特點

1、儀器進行故障分析。

2、抗干擾能力強，在500KV（甚至更高）電壓等級下的變電站的現場也能保持結果穩定、可靠，不僅能單頻測試，也可實現45/55Hz雙頻測試。

3、儀器的試驗電壓實行“緩升緩降”，有效的防止“容升”效應，保護試品和儀器的安全。

4、變頻抗干擾介質損耗測試儀儀器實現過流過載的預前保護，能迅速切斷試驗電源，以保護試品和儀器的安全。

5、儀器測試電纜采用硅橡膠以及其他特種絕緣材料復合制作而成，輕便柔軟，10KV電壓等級下可拖地使用。

6、儀器附帶電子萬年歷和大容量存儲空間，可記憶100組測試數據。

7、儀器帶有標準的RS232接口，儀器內大量測試數據可上傳給大型計算機使用。

工作原理

在交流電壓作用下，電介質要消耗部分電能，這部分電能將轉變?yōu)闊崮墚a(chǎn)生損耗。這種能量損耗叫做電介質的損耗。當電介質上施加交流電壓時，電介質中的電壓和電流間成在相角差ψ，ψ的余角δ稱為介質損耗角，δ的正切tgδ稱為介質損耗角正切。tgδ值是用來衡量電介質損耗的參數。儀器測量線路包括一標準回路（Cn）和一被試回路(Cx)，如圖1所示。標準回路由內置高穩定度標準電容器與測量線路組成，被試回路由被試品和測量線路組成。測量線路由取樣電阻與前置放大器和A/D轉換器組成。通過測量電路分別測得標準回路電流與被試回路電流幅值及其相位差，再由數字信號處理器運用數字化實時采集方法，通過矢量運算得出試品的電容值和介質損耗正切值。
